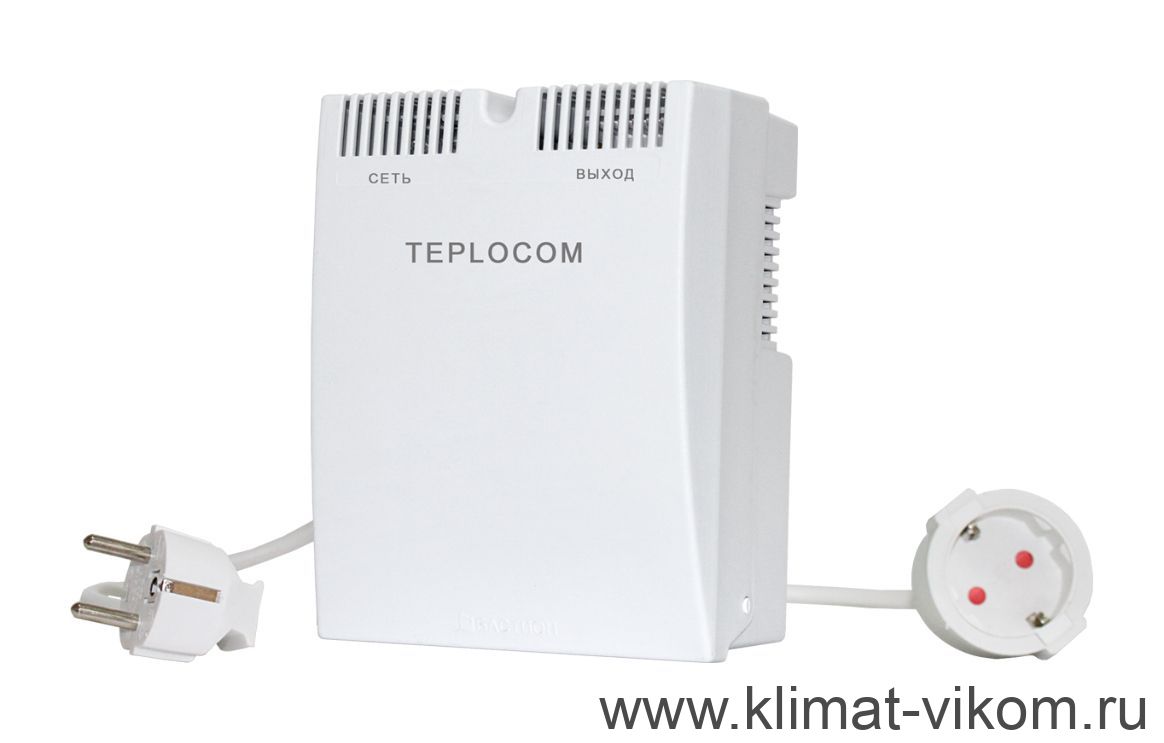

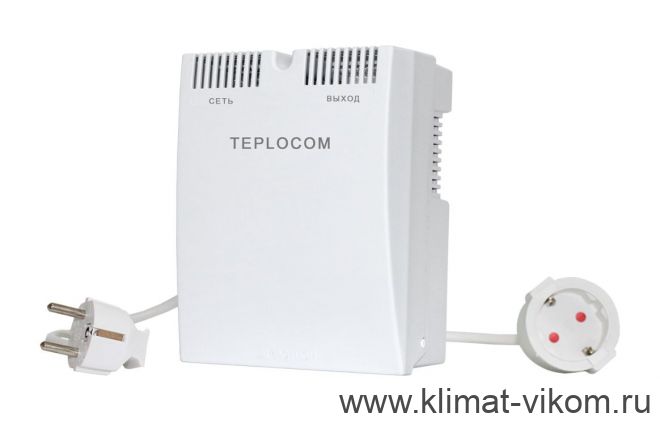

Teplocom GF гальван. развязка

Основные параметры

• Тип: устройство гальванической развязки.

• Модель: Teplocom GF.

• Назначение: для систем отопления с электронными котлами.

• Принцип действия: гальваническое разделение электрических цепей.

• Рабочее напряжение: 230 В ± 10 %.

• Частота сети: 50 Гц.

• Максимальный ток нагрузки: 0,5 А.

• Сопротивление изоляции: не менее 100 МОм.

• Испытательное напряжение изоляции: 2 кВ.

Защитные функции

• защита автоматики котла от блуждающих токов;

• подавление высокочастотных помех в контуре отопления;

• предотвращение коррозии теплообменника из‑за электрохимических процессов.

Подключение и монтаж

• тип соединения: клеммная колодка;

• сечение подключаемых проводов: 0,5–2,5 мм²;

• способ установки: настенный (на DIN‑рейку или монтажную панель);

• степень защиты корпуса: IP20.

Эксплуатационные характеристики

• рабочая температура: –10 …+50 °C;

• относительная влажность: до 80 % (без конденсации);

• срок службы: не менее 10 лет.

Механические параметры

• габариты (В × Ш × Г): 90 × 55 × 60 мм;

• вес: 0,15 кг;

• цвет: белый.

4. Рекомендация стабилизатора

Гальваническая развязка Teplocom GF не заменяет стабилизатор напряжения, но является важным дополнением к системе электрозащиты котла.

Для комплексной защиты рекомендуем сочетать гальваническую развязку со стабилизатором напряжения:

• стабилизатор сглаживает перепады напряжения в сети;

• гальваническая развязка защищает от паразитных токов в контуре отопления.

Оптимальные сочетания:

• с релейными стабилизаторами (для котлов мощностью до 10 кВт);

• с инверторными стабилизаторами (для чувствительной автоматики).

Преимущества тандема:

• полная защита электроники котла от всех видов помех;

• снижение риска выхода автоматики из строя;

• предотвращение электрохимической коррозии теплообменника;

• увеличение срока службы отопительного оборудования.

Когда особенно необходима гальваническая развязка:

• при установке новых электронных котлов в старых системах отопления;

• в домах с алюминиевыми или биметаллическими радиаторами;

• при наличии в системе металлических труб разного типа;

• в зданиях с некачественным заземлением;

• при частых сбоях автоматики котла без видимых причин.
