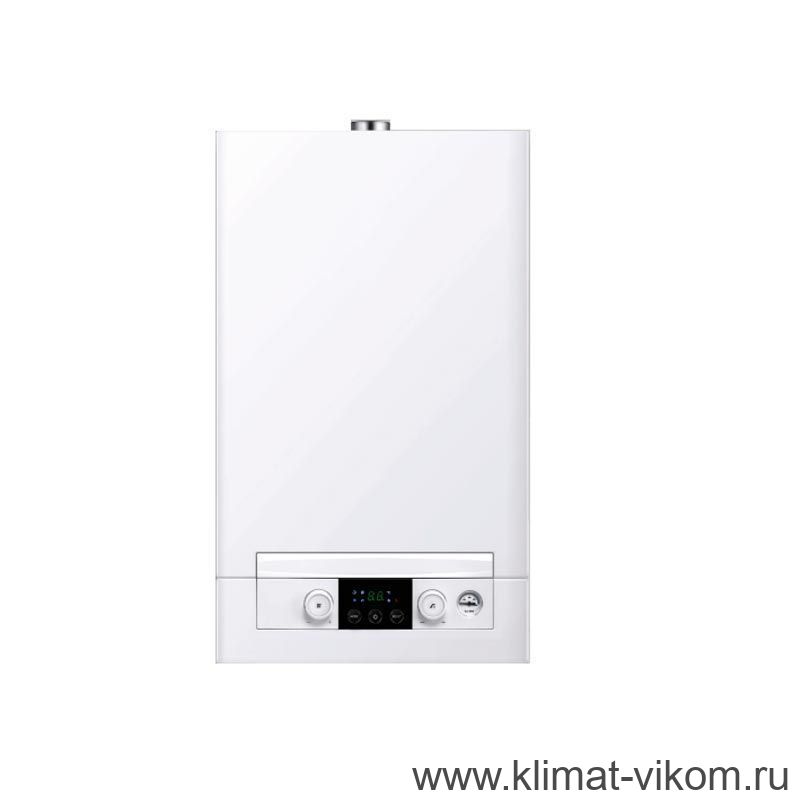

Navien 2-конт. NGB150-24A ATMO

Основные параметры

• Тип: газовый настенный котёл.

• Модель: Navien NGB150‑24A ATMO.

• Количество контуров: 2 (отопление + ГВС).

• Камера сгорания: открытая (атмосферная).

• Максимальная тепловая мощность: 24 кВт.

• Диапазон мощности отопления: 8,5–24 кВт.

• КПД: 87 %.

• Отапливаемая площадь: до 240 м².

• Температура отопления: 40–80 °C.

• Температура ГВС: 35–60 °C.

• Производительность ГВС:

  • при ΔT = 25 °C: 13,7 л/мин;

  • при ΔT = 40 °C: 8,6 л/мин.

• Тип управления: механический.

• Установка: настенная.

Электрические параметры

• Напряжение сети: 230 В / 50 Гц.

• Потребляемая мощность: 97 Вт.

Гидравлические параметры

• Объём воды в котле: 6 л.

• Максимальное давление в контуре отопления: 3 бар.

• Патрубок подключения газа: 3/4″.

• Патрубок отопления: 3/4″.

• Патрубок ГВС: 1/2″.

Топливные характеристики

• Тип топлива: природный газ / сжиженный газ.

• Расход природного газа: 1,06–2,86 м³/ч.

• Расход сжиженного газа: 0,78–2,10 кг/ч.

Конструктивные особенности

• Встроенный циркуляционный насос: есть.

• Расширительный бак: 6 л.

• Диаметр дымохода: 130 мм.

• Материал теплообменника: нержавеющая сталь.

• Системы безопасности: газ‑контроль, защита от замерзания, предохранительный клапан.

Габариты и вес

• Высота: 770 мм.

• Ширина: 445 мм.

• Глубина: 280 мм.

• Вес: 31 кг.

Комплектация

• котёл — 1 шт.;

• монтажный шаблон — 1 шт.;

• руководство пользователя — 1 экз.;

• паспорт — 1 экз.;

• крепёжный шуруп — 2 шт.;

• монтажный комплект.

4. Рекомендация по выбору стабилизатора

Для стабильной и безопасной работы котла Navien NGB150‑24A ATMO рекомендуется использовать инверторный стабилизатор напряжения с следующими параметрами:

• мощность: от 500 ВА (с запасом на пусковые токи);

• точность стабилизации: ±2 % или выше;

• время отклика: менее 10 мс;

• форма выходного сигнала: чистая синусоида;

• защита: от перенапряжения, пониженного напряжения, КЗ, перегрузки.

Почему это важно:

• котёл чувствителен к качеству электропитания — скачки напряжения могут привести к сбоям электроники;

• инверторная стабилизация гарантирует чистую синусоиду, необходимую для корректной работы автоматики;

• быстрая реакция стабилизатора предотвращает отключение котла при кратковременных провалах сети.

Рекомендуемые типы стабилизаторов:

• инверторные (двойного преобразования);

• электронные с цифровым управлением;

• модели с ЖК‑дисплеем для контроля параметров.
